DIAMOND & CBN Grinding Wheel | ล้อเจียรเพชรและ CBN คุณภาพสูง
จำหน่าย DIAMOND & CBN Grinding Wheel สำหรับงานเจียรแม่นยำสูง รองรับอุตสาหกรรมยานยนต์ แม่พิมพ์ และเครื่องมือตัด

  • Diamond Grinding Wheel – ล้อเจียรเพชร สำหรับงานเจียรวัสดุแข็ง เช่น คาร์ไบด์ เซรามิก แก้ว และหินแข็ง
  • CBN Grinding Wheel – ล้อเจียร CBN (Cubic Boron Nitride) สำหรับงานเหล็กแข็ง เช่น HSS, เหล็กชุบแข็ง และเหล็กเครื่องมือ
  • มีให้เลือกทั้ง เรซินบอนด์ (Resin Bond), เมทัลบอนด์ (Metal Bond), วิตริไฟด์บอนด์ (Vitrified Bond), และอิเล็กโทรเพลท (Electroplated)
  • ออกแบบตามสเปคที่ต้องการ เช่น Straight Wheel, Cup Wheel, Dish Wheel และ Special Shape
  • เพิ่มประสิทธิภาพการเจียร ลดความร้อน ยืดอายุการใช้งาน ลดต้นทุนในการผลิต
ขอใบเสนอราคา / Get a Quote
Diamond & CBN Grinding Wheel Selection​
Type of abrasiveGrade of hardnessType of bond
D – Natural Diamond
SD – Synthetic Diamond
SDC – Synthetic Diamond Coating
CBN – Cubic Boron Nitride		J – Softer
L – Soft
N – Normal
P – Hard
R – Harder		B – Resin
M – Metal
V – Vitrified
PN – Electroplated
Grit size Concentration Coolant abrasive
Table 1 50 = 2.2ct/cc
75 = 3.3ct/cc
100 = 4.4ct/cc
125 = 5.5ct/cc
150 = 6.6ct/cc		 W = WET
D = DRY
W/D = WET / DRY

US(JIS) MESHFEPA (㎛)ApplicationUS(JIS) MESHMICRON (㎛)Application
30/40#
40/50#
50/60#
60/80#
80/100#
100/120#
120/140#
140/170#
170/200#
200/230#
230/270#
270/325#
325/400#
400/500#		D602
D427
D301
D252
D181
D151
D126
D107
D91
D76
D64
D54
D46
40~60		GRINDING500#
600#
800#
1000#
1200#
1500#
1800#
2000#
3000#
5000#
8000#
12000#
14000#
28000#		30~40
22~36
20~30
15~25
10~20
8~16
6~12
5~15
4~8
3~6
2~4
1~3
0~2
0~1		LAPPING







POLISHING

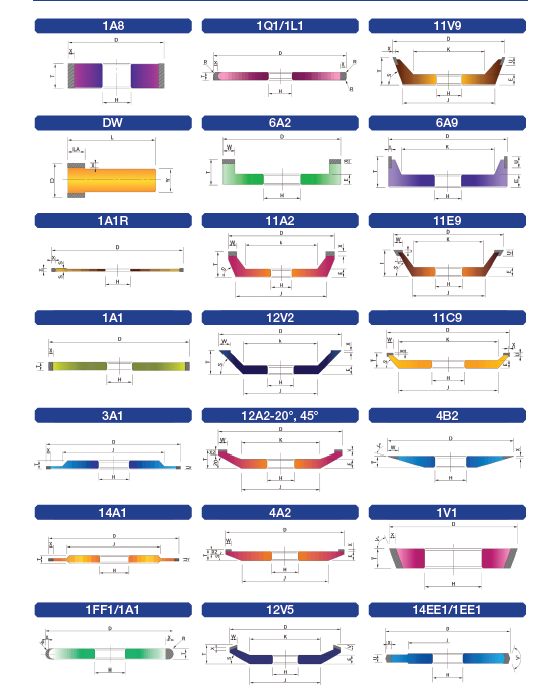

Grinding Wheel 1A1 1A1R 1A1R 1A8 1A8 1EE1 1EE1 1F1 1F1 1FF1 1FF1 1L1 1L1 1M1 1M1 1Q1 1Q1 1V1 1V1 2A2 2A2 3A1 3A1 3F1 3F1 3V1 3V1 4B2 4B2 4BT9 4BT9 6A2 6A2 6A9 6A9 6B9 6B9 6V5 6V5 9A1 9A1 9A3 9A3 9C3 9C3 11A2 11A2 11A9 11A9 11B2 11B2 11C9 11C9 11V2 11V2 11V9 11V9 12A2 12A2 12A2T 12A2T 12C9 12C9 12V2 12V2 12V5 12V5 12V9 12V9 14A1 14A1 14A3 14A3 14E6Q 14E6Q 14EE1 14EE1 14F1 14F1 14V1 14V1 16A1 16A1 1GN1 1GN1 HH1 HH1 1A1W 1A1W 1A8W 1A8W 1E1W 1E1W 1K1W 1K1W 1F1W 1F1W

To meet your requirements in every respect, we need the following information

  1. Shape and Dimension of the wheel
  2. Grit size (Mesh, Refer to Table 1.)
  3. Concentration
  4. Quantity
  5. In addition to the above, please include the following details to ensure accurate
    production.
  6. Working condition
  7. Machine name & Company
  8. RPM of Diamond and CBN wheel / （RPM）
  9. RPM of workpiece
  10. Table speed (m/min)
  11. Total removal
  12. Wet/Dry
  13. Grinding method
1A1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1A1R Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1A8 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1EE1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1F1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1FF1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1L1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1M1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1Q1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
1V1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
2A2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
3A1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
3F1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
3V1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
4B2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
4BT9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
6A2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
6A9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
6V5 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
9A1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
9A3 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
9C3 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
11A2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
11A9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
11B2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
11C9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
11V2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
11V9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
12A2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
12A2T Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
12C9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
12V2 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
12V5 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
12V9 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
14A1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
14EE1 Diamond Grinding Wheel
14F1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
14V1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry
16A1 Diamond Grinding Wheel Resin Bond / Hybrid Wet / Dry

Get a Quote / ขอใบเสนอราคา

(เลือกสเปกล้อหินเพชรและCBN เพื่อจัดทำใบราคา)
