ADICO

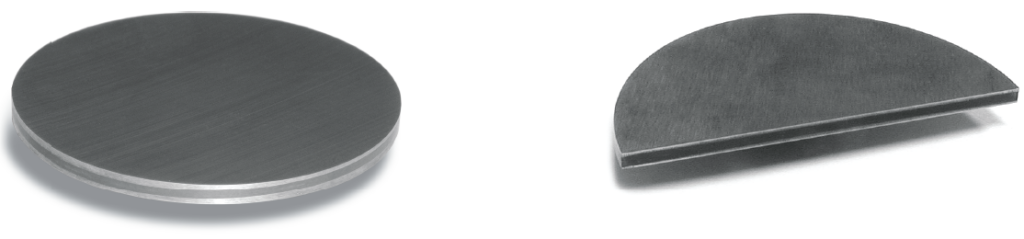

PCD Materials แผ่น PCB

ADICO PCD แบ่งออกเป็น 3 ประเภท (“S” series, “X” series และ “U”) และลักษณะของแต่ละประเภทจะอธิบายไว้ในตารางด้านล่าง

เกรดมาตรฐานอุตสาหกรรม3 เกรด (ละเอียด ปานกลาง หยาบ) สำหรับการตัดเฉือนทั้งโลหะนอกกลุ่มเหล็ก และวัสดุวัสดุที่ไม่ใช่โลหะ เพื่อประสิทธิภาพการใช้งานสูงสุด อีกทั้งได้พัฒนาใหม่ 2 คุณสมบัติที่เป็นนวัตกรรมใหม่นอกเหนือจากประเภทมาตรฐาน (“S”-type) ใน PCD แต่ละเกรดดังแสดงด้านล่าง คุณสมบัติใหม่สองชนิดคือ PCD แบบแกร่งขึ้น (“X”-type) เพื่อความเหนียว/ความเสถียรทางความร้อนที่สูงขึ้นและแบบแข็งพิเศษ และชนิด PCD (“U”-type) เพื่อความเข้มข้นของเพชรที่สูงขึ้น/ความต้านทานการสึกหรอที่สูงขึ้น นอกจากนี้ ยังมีเกรดใหม่สำหรับ submicron PCD คือ “UFS”

Type	“S” series	“X” series	“U” series
ลักษณะโครงสร้างจุลภาค	ปริมาณเพชรสูง พันธะเพชรกับเพชรโดยตรงในระดับสูง	ปริมาณเพชรค่อนข้างต่ำ มีเฟสสารยึดเกาะโลหะจำนวนมาก ดังนั้นจึงค่อนข้างต่ำในการยึดติดเพชรกับเพชรโดยตรง	เมื่อเทียบกับซีรีส์ “S” ซีรีส์นี้สร้างขึ้นโดยการเพิ่มปริมาณเพชรให้มากที่สุด และโดยการเพิ่มพันธะระหว่างเพชรกับเพชร เพื่อให้ได้ความแข็งสูงและทนต่อการเสียดสีสูง อย่างไรก็ตาม มีสารยึดเกาะโลหะน้อยกว่า ซึ่งทำให้ความสามารถในการตัดลวด EDM ลดลง
ทนต่อแรงกระแทกและทนต่อการขัดถู	ทนต่อการขีดข่วนได้ดีเยี่ยมเนื่องจากมีความแข็งสูง	แม้จะมีแรงกระแทกทางกลสูงและทนต่อแรงกระแทกจากความร้อน ความต้านทานการขัดถูค่อนข้างต่ำ
ความสามารถในการบด	Wheel consumptionค่อนข้างมากขึ้นสำหรับการทำPCD tools	ความสามารถในการบดสูง บิ่นเล็กน้อย เมื่อทำ PCD tools
การสะสมของเศษวัสดุที่คมตัด	มีเล็กน้อยในกรณีที่ Al finish	ค่อนข้างมากในกรณีที่ Al finish
การนำไฟฟ้า	เมื่อเทียบกับ PCD ทั่วไป มีคุณสมบัติการนำไฟฟ้าที่ดี ง่ายต่อการเคลือบด้วย EDM	แสดงค่าการนำไฟฟ้าที่ดี ทำงานด้วยความเร็วตัดที่เหนือกว่าระหว่างการประมวลผล EDM ไม่มีการเผาไหม้ที่ขอบ พอดีกับกระบวนการ EDM สำหรับรูปร่างที่กำหนด
โดยรวม	แบ่งออกเป็นเกรดหยาบ ปานกลาง และละเอียด โดยมีคุณสมบัติใกล้เคียงกับ PCD ทั่วไป (GE 1600, 1300, 1500)	แบ่งออกเป็นเกรดหยาบ ปานกลาง และละเอียด โดยมีคุณสมบัติเฉพาะ (ทนความร้อน ทนต่อแรงกระแทก ทนต่อการขีดข่วน (หิน)
แอปพลิเคชั่นแนะนำพิเศษ	CS: ประสิทธิภาพที่โดดเด่นและการตกแต่งที่ดีสามารถแสดงผลผ่านผิวอะลูมิเนียมซิลิกอนสูง	MX: ส่วนผสมเรซินไม้ เช่น MDF และ HDF ซึ่งสร้างความร้อนได้มากในระหว่างการแปรรูป – ไม้ที่เคลือบด้วย SiC Al 2 O 3 CX: เหมาะสำหรับการตัดอลูมิเนียมแบบขัดจังหวะ

PCD แบ่งออกเป็น 3 เกรด ตามขนาดอนุภาคของเพชร ประกอบด้วย PCD หยาบ ปานกลาง และละเอียด

PCD Grades Types	FINE 2-4㎛	MEDIUM 8-10㎛	COARSE 25-35㎛	Application
Standard (“S”) type Tougher (“X”) type Ultrahard (“U”) type	FS FX FU	MS MX MU	CS CX CU	Same as all other counterparts Interrupted cutting CFRP, Kevlar etc.

Submicron Grade

UFS (0.5-0.9㎛

Milling & Fine Finishing

---

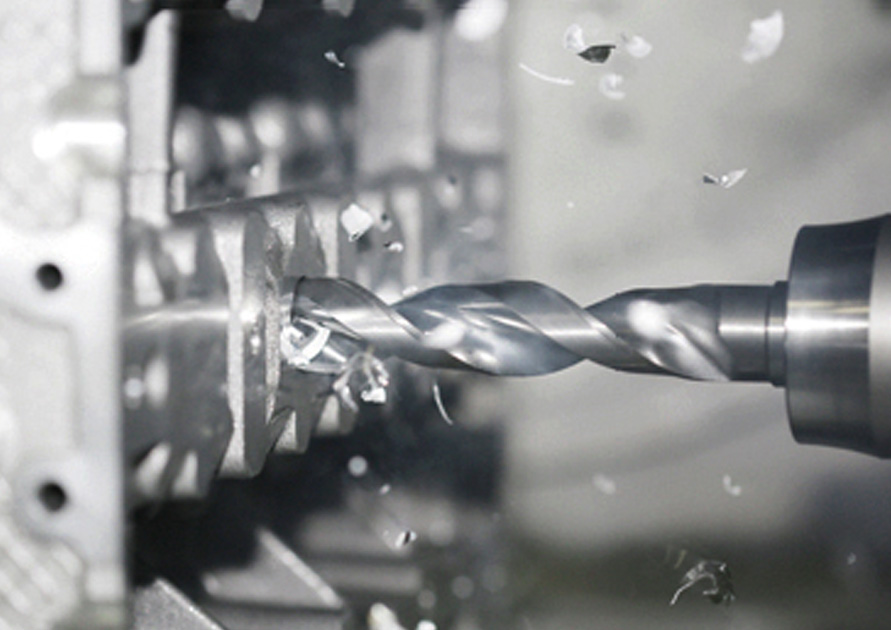

 PCD Cutting Tool Blank Application Areas การใช้งาน

ADICO PCD วัสดุชิ้น งาน	อุตสาหกรรมการใช้งาน (ยานยนต์, ไฮดรอลิก, เครื่องบิน, การบินและอวกาศ, การก่อสร้าง) Non-ferrous alloys, Plastics, Woods, MMC, Composites โลหะผสมที่ไม่ใช่เหล็ก, พลาสติก, ไม้, MMC, คอมโพสิต
PCD เม็ดละเอียด (“เกรด F”)	โลหะผสมอลูมิเนียม & โลหะผสมทองแดง
FX	โลหะผสม Si-Al (สำหรับปริมาณ Si ที่สูงขึ้น) พลาสติก, ไฟเบอร์กลาส
FS	Si-Al โลหะผสม พลาสติก, ไฟเบอร์กลาส
FU	วัสดุที่ทนต่อการสึกหรอมากขึ้น (เช่น พื้นผิวที่ดีที่สุดสำหรับลำตัวเครื่องบิน)
UFS (submicron)	ทนต่อแรงกระแทกสูง อัลลอย Al การตกแต่งกระจก วัสดุคอมโพสิต ไททาเนียม ฯลฯ
PCD เม็ดกลาง (“เกรด M”)	งานไม้และโลหะ
MS	งานโลหะ (งานคว้าน งานกัด การตัดเฉือน) (เช่น ชิ้นส่วนยานยนต์) เหมาะสำหรับงานไม้โดยเฉพาะ (เช่น พลาสติกที่มีฤทธิ์กัดกร่อน แผ่นไม้ที่ใช้ขัด)
MX	ไม้ พาร์ติเคิลบอร์ด, MDF, แผ่นซีเมนต์บอร์ด พื้นไม้เคลือบเซรามิก
MU	วัสดุที่ตัดเฉือนได้ยาก (คอมโพสิตคาร์บอนไฟเบอร์, CFRP, ชิ้นส่วนเซรามิก, เลนส์พลาสติก, พื้นลามิเนตเคลือบ Al 2 O 3 )
PCD เม็ดหยาบ (“เกรด C”)	ต้องการแรงกระแทกมากกว่าและกระบวนการกลึงแบบกระแทก
CS	สำหรับวัตถุประสงค์พิเศษที่มีปริมาณเพชรสูง (เช่น การกัด MMC เซรามิก การกลึง WC)
CX	โลหะผสม Si-Al สูง (20% Si) โลหะผสมเมทริกซ์ (MMC) พลาสติกคอมโพสิต (ใยแก้ว) เหล็กหล่อสีเทาอ่อน (เช่น เครื่องเจาะเพลาข้อเหวี่ยง)
CU	เพื่อประโยชน์มากยิ่งขึ้นสำหรับการตัดเฉือนวัสดุที่ตัดเฉือนได้ยาก (เช่น ตัวคอมโพสิตคาร์บอนไฟเบอร์, PCB, CFRP, Al-alloys เสริมแรง SiC, เคฟลาร์)

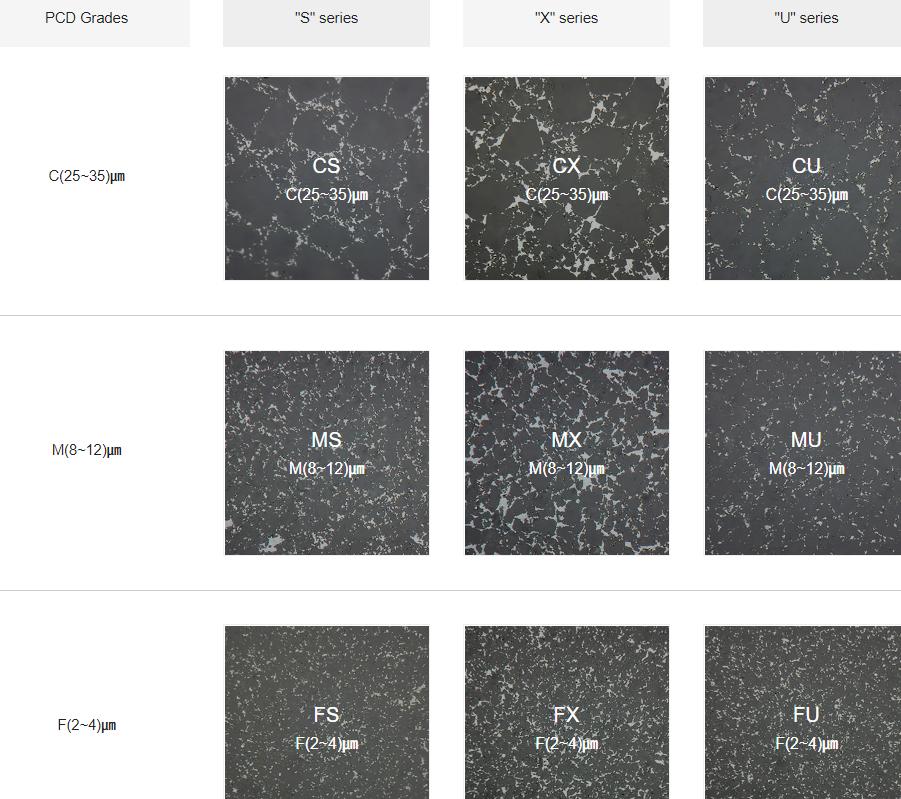

* ADICO PCD Characteristics Chart

PCBN Materials แผ่น PCBN

ผลิตภัณฑ์ PCBN แบ่งออกเป็น CBN ที่มีความเข้มข้นสูงและความเข้มข้น CBN ต่ำ และยังจำแนกเป็น PCBN เนื้อละเอียดและ PCBN เนื้อหยาบอีกด้วย

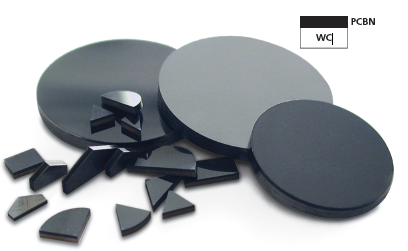

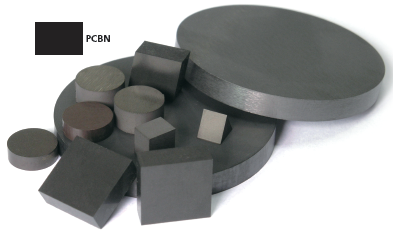

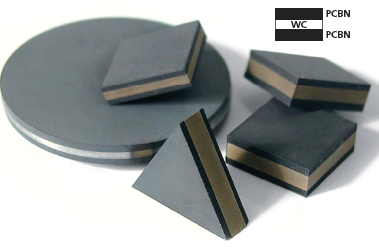

Polycrystalline Cubic Boron Nitride (PCBN) มีคุณภาพสูงสุด มี 3 แบบ; Single layer PCBN with a WC substrate, Double layer PCBN with WC intermediate layer และ Solid PCBN.

องค์ประกอบและคุณสมบัติทางกลของ Adico PCBN ได้รับการคัดเลือกมาอย่างดีเพื่อเพิ่มประสิทธิภาพการทำงานของเครื่องมือตัดในการใช้งานตามเป้าหมาย สิ่งนี้เกิดขึ้นได้ในระหว่างการสังเคราะห์ โดยCBN volume% ขนาดCBN grain และองค์ประกอบทางเคมีของเมทริกซ์

High CBN-content PCBN

PCBN	CBN(vol%)	CBN size(㎛)	Main Binder
ATN10	95	3	Co, Al
ATN16	90	1	Co, Al

Low CBN-content PCBN

PCBN	CBN(vol%)	CBN size(㎛)	Main Binder
ATN35C ATN35N ATN40C ATN45C ATN45N ATN55N	65 65 60 55 55 45	1 1 3 1 1 1	TiC TiN TiC TiC TiN TiN

การใช้งาน PCBN

workpiece materials สามารถใช้งานได้หลากหลาย โดยหลักๆได้แก่

1. Hardened steels
2. Hard facing alloys
3. Chilled cast iron
4. Pearlitic grey cast irons
5. Sintered iron
6. Superalloys e.g. Inconel 718
7. Powder metal e.g. automotive valve seats

High CBN-content PCBN ATN10, ATN16
	ATN10	gray cast iron cylinder boring (GG 20/25)nodular cast iron tuning (GGG50, 38-42 HRC with good cylindricity & higher feed rates than other tools)
	ATN16	brake drum tuning (GG20)TiAl₆V₄ exceptionally good for tuning applicationsinternal gear tuning with very good surface finishball nose end milling (CF53, 62HRC) with extremely high edge-stability and better surface qualitysintered geared tuning (SK72-01, 60HRC)
	Low CBN-content PCBN ATN35C, ATN35N, ATN40C, ATN45N, ATN45C, ATN55N
	ATN 35CATN 35NATN 40CATN 45N ATN 45C ATN 55N	finish machining difficult grey cast irons (milling) and hardened steelssevere interrupted turning of hardened steels and die steelscontinuous & interrupted turning on hardened steels and valve seatturning applications (both continuous and interrupted) of hardened steelsand cast irons for superior surface finishfinish turning on case hardened steels and crank shaft, cam shaft, and gearsmoderate interrupted hard turning, finish hard milling & high speedcontinuous turning It gives an exceptional surface finish to workpiece andprovides toughness to cutting toolsgrooving cam shafts & surface milling (cold work tool steel)mild & slight interrupted turning of gear shafts

ADICO Sandwich PCD

แซนด์วิช PCD ประกอบด้วยชั้น PCD ที่ประกบด้วยชั้นทังสเตนคาร์ไบด์ทั้งสองด้าน (ด้านบนและด้านล่าง) ซึ่งส่วนใหญ่ใช้สำหรับการเจาะ

PCD เกรด : “FS”, “MS”, “CS”
ขนาดทางกายภาพ : (พระจันทร์ครึ่งเสี้ยวของเส้นผ่านศูนย์กลางว่าง : 51㎜, 61㎜)

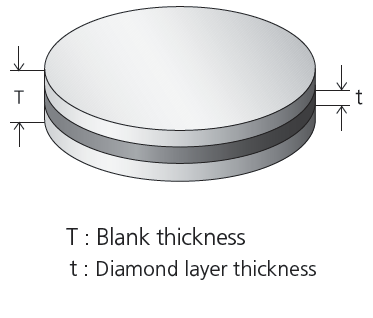

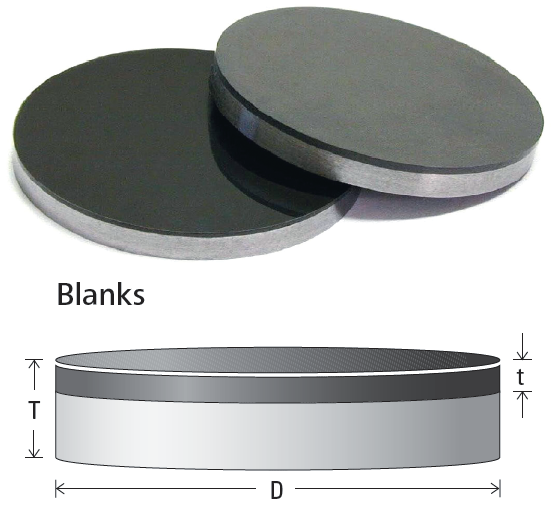

Blank thickness(T)	Diamond layer thickness(t)
1.5 มม. ±0.05	0.5 มม. ±0.10
2.0 มม. ±0.05	0.8 มม. ±0.10
2.5 มม. ±0.05	1.0 มม. ±0.10

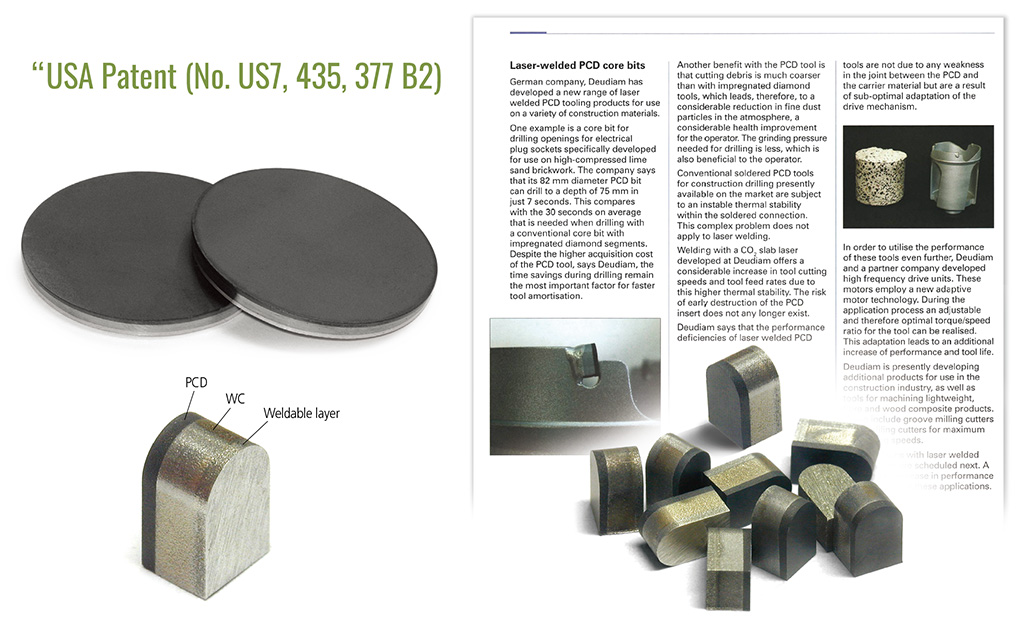

Laser Weldable PCD

ชั้นโลหะพิเศษของซับสเตรตทังสเตนคาร์ไบด์ PCD ช่วยให้มีการเชื่อมด้วยเลเซอร์แบบใหม่ซึ่งให้ประโยชน์มากมายเหนือการประสานแบบธรรมดาสำหรับการผลิตใบมีดปลายแหลม PCD

Product Offer :

Blank (เส้นผ่านศูนย์กลาง 52㎜ x หนา 3.2㎜), (เส้นผ่านศูนย์กลาง 62㎜ x 3.2㎜ หนา)

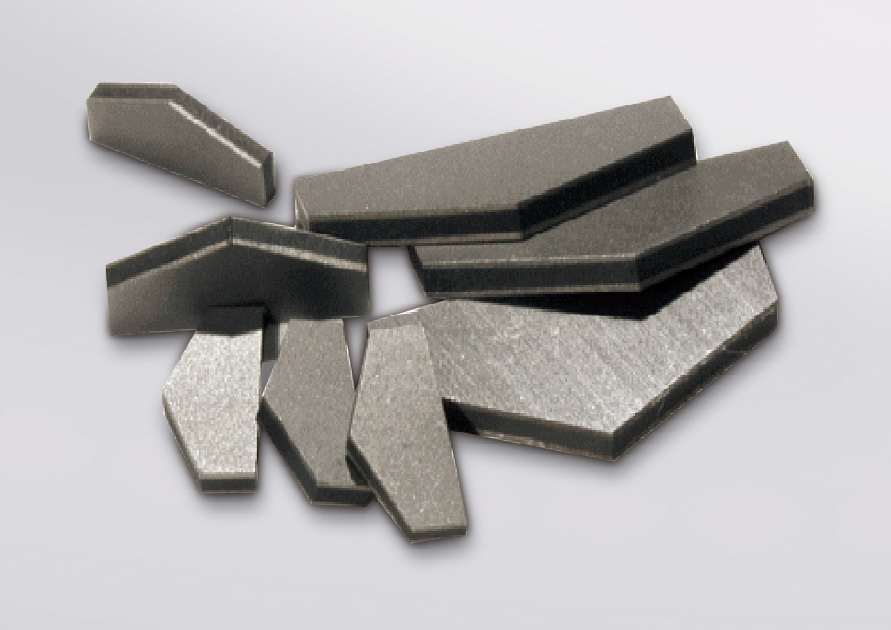

Cut-pieces (wire EDM cut)

คุณสมบัติ

แรงยึดเหนี่ยวสูงเป็นพิเศษที่welding jointระหว่าง PCD กับตัวtool
ไม่มีความเสี่ยงที่จะเกิดความผิดพลาดของเครื่องมือจากปัญหาความคงตัวทางความร้อนที่ไม่เสถียร
ประหยัดต้นทุนจากการบัดกรีแข็ง (Brazing)
เป็นมิตรต่อสิ่งแวดล้อม อันตรายต่อสุขภาพน้อยลงและสะอาดขึ้น

แอปพลิเคชันสำหรับLaser Welded PCD Tools

ใบเลื่อยสำหรับตัดกระเบื้อง หิน แผ่นซีเมนต์
ใบเลื่อยสำหรับงานกลึงร่องถนนซีเมนต์และแอสฟัลต์
ดอกสว่านเจาะหิน อิฐ เซรามิค ฯลฯ
อื่นๆ (เช่นเครื่องมือ PCD ทั่วไป)
